Destinados a la medición y almacenamiento de datos, funcionamiento autónomo.
DATALOGGERS

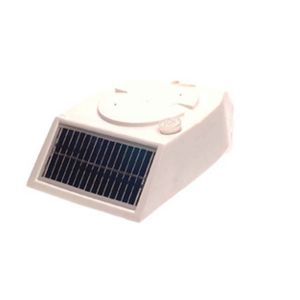

Datalogger GSM 2G / 3G con panel solar EP2010
Características destacadas:
- Monitoreo y transmisión de alarma a celular.
- Adquisidor con panel solar integrado.
- Fácil instalación.
- Transmisión por GSM 2G/ 3G.
- Almacenamiento local.
- Acceso a los datos vía Internet.
- Incluye sensor de presión atmosférica.
El Adquisidor Remoto Tecmes Modelo EP2010 es un equipos destinado a medición, almacenamiento y transmisión de datos proveniente de sensores industriales como hidrometeorológicos vía telefonía Celular GSM 2G/ 3G.
La unidad que se suministra totalmente integrada en un gabinete construido en resina acetálica con su fuente de alimentación por batería y panel solar, permite integrar de forma rápida y sencilla cualquier sistema de medición y supervisión remota.
Su sencillo montaje sobre un tubo de 45 mm y su conexionado mediante conectores RJ9 los hacen especialmente apto para el monitoreo de variables en forma efciente y económica.
El acceso a los datos medidos se efectúa por su puerta USB, o en forma remota en un servidor externo a través de una página web de TECMES por medio de una contraseña (Opción GSM 2G/ 3G).
Otra posibilidad es hacerlo a través de la página web del usuario, utilizando el programa de captación y almacenamiento de datos provisto opcionalmente por TECMES.
El equipo se suministra con el software de con.guración, bajada de datos y escaldo de los sensores en unidades de ingeniería.
| Cantidad de canales analógicos: | 9 |
| Entrada digital de pulsos: | 2 (1 hasta 300 Hz) |
| Conversor analógico digital: | 12 bits |
| Resolución: | 1 en 4096 |
| Exactitud: | +/- 0,02% |
| Niveles analógicos de entrada: | 0-3, 3 V ó 4-20 mA |
| Periodos de medición: | 1, 5, 10, 12, 15, 20, 30 y 60 minutos |
| Medición: | promedio del último minuto |
| Sensor de presión atmosférica: | 600 a1100 hp |
| Capacidad de almacenamiento de datos: | 14.000 datos por canal |
| Puertas de entrada salida: | USB, RS232 ó RS485. Protocolo Modbus |
| Alimentación: | 8 – 16 Vcc |
| Configuración: | mediante PC |
| Transmisión: | GSM 2G/ 3G |
| Gabinete: | integrado con adqui-sidor, batería y panel solar |
| Dimensiones: | L 354 x A 215 x H 154 mm |
Opcionales:
- Trípode de montaje EP0010.
- Transmisor GSM 2G/ 3G.
- Programa de página web.

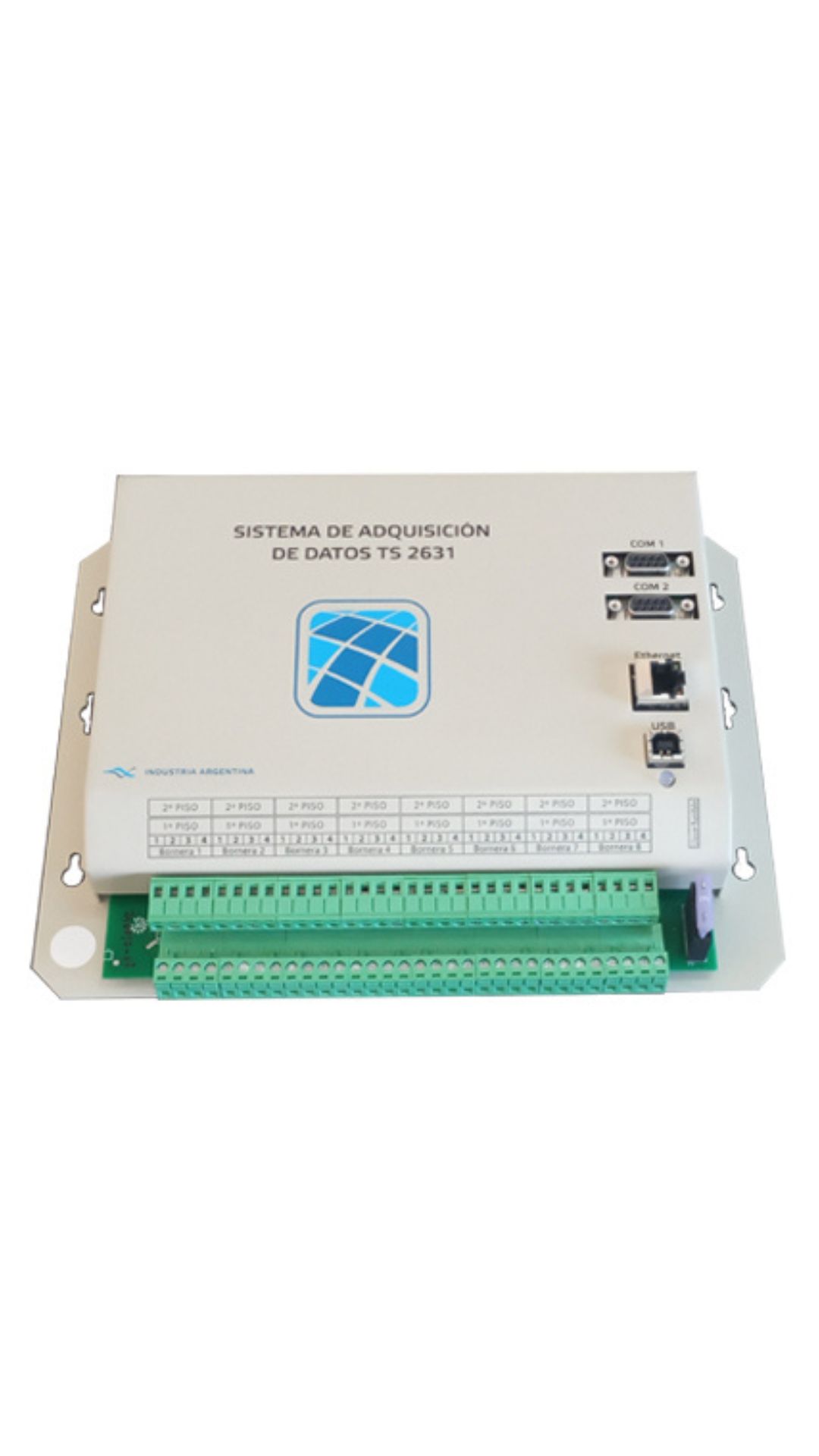

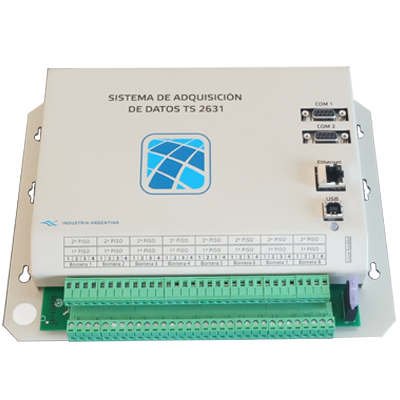

Datalogger TS2631
Características destacadas:
- Registro en memoria no volátil.
- Modular y compacto.
- Configuración y actualización de programación del firmware por puerto USB.
- Transmisión vía telefonía celular / radio / satélite.
- Amplia cobertura.
- Entradas/salidas protegidas.
Las Estaciones de Adquisición de Datos de la Línea 2631 son sistemas de medición y adquisición de datos de sensores industriales, meteorológicos o ambientales.
Su transmisión a través de un equipo de telefonía celular, por radio o vía satelital, lo hace muy versátil y aplicable a estaciones remotas telemétricas. Mediante una P.C. se accede a los datos adquiridos de manera fácil y confiable.
Posee entradas analógicas y digitales estandarizadas, lo que permite el conexionado directo de sensores, tanto industriales como meteorológicos y ambientales.
Su alimentación de 12 V y bajo consumo la hace apta para operar en forma autónoma con baterías y paneles solares.
COMUNICACIONES
La Unidad de adquisición dispone de múltiples puertos de comunicación: RS232, USB, RS485, SDI12, (RS422 Opcional).
Estos puertos de comunicación permiten que el equipo se comunique fácilmente con Computadoras Portátiles, modems de comunicación Satelital, de telefonía celular, Radiomódems etc.
PROGRAMAS OPERATIVOS
La unidad cuenta con programas de cálculos estadísticos sobre las variables de entrada, como máximos, mínimos y promedios.
En cuanto a los datos, estos son validados y procesados con umbrales de Alta y de Baja y pendientes Ascendente y Descendente.
Los modos de operación standard son:
- Autónomo
- Periódico
- Por interrogación
- Por eventos
Opcionalmente pueden proveerse programas de operación adecuados a cada necesidad específica, solicitados por el usuario.
| CPU: | procesador de bajo consumo, tecnología CMOS de 32 bits. |
| Memoria de almacenamiento de datos: | 16 MB FLASH, no volatil. |
| Registro de datos: | FIFO, 30.000 datos por canal |
| Reloj de tiempo real: | precisión +/- 2min/año; sincronizable. |
| Puertos de comunicación: | USB, RS232, RS485, SDI12, (RS422 Opcional) |
| Entradas analógicas: | 16 de modo común / 8 diferenciales + 1 para medición de tensión de batería |
| Conversor AD: | resolución de 16 bits |
| Niveles de entrada: | 0 – 4 V ó 4 – 20 mA |
| Exactitud: | ±0,04% de fe (0 – 40ºC) |
| Protecciones: | En cada Entrada – Salida, mediante protectores gaseosos, inductor y semiconductor |
| Entradas /salidas digitales: | 1 puerto RS 232; RS 485; USB 8/16 entradas digitales de contacto 1 entrada de Pluviómetro, con debounce y detección de falla. 1 puerto SDI12 capaz de direccional hasta 15 sensores |
| Salidas : | 2 para alimentación de sensores 12Vcc-100mA |
| Alimentación: | 9-16 Vcc |
| Rango de operación: | -40ºC a +60ºC – Estándar (En ambientes sin condensación) |
| Gabinete: | metálico con tratamiento anticorrosivo de 233 x 186 x 80 mm. |
Datalogger 2G / 3G TS2040
Características destacadas:
- Adquisidor y Registrador Autónomo.
- Muy bajo consumo. Gran autonomía.
- Dimensiones Reducidas.
- Fácil instalación.
- Transmisión mediante 2G / 3G.
- Puerto de comunicación USB.
El Datalogger TECMES Modelo TS2040 es un equipo destinado a la medición y almacenamiento de datos de sensores hidrológicos como industriales.
Su implementación optimiza el aprovechamiento energético, operando en modos de bajo consumo, encendiendo los periféricos, sensor y sistemas de comunicaciones a demanda. Esto le permite operar con 4 pilas alcalinas D logrando autonomías de hasta 12 meses (según los tiempos de medición y registro denidos).
La unidad se suministra totalmente integrada en un gabinete apto intemperie, con grado de protección IP65, de dimensiones reducidas y muy fácil instalación. Opcionalmente se puede proveer con transmisión 2G / 3G.
Se proporciona un software que ejecuta en ambiente Windows para su operación local y se dispone como opción de un software capaz de recibir los datos enviados por 2G / 3G, administrarlos en una Base de Datos y hacerlos públicos mediante una Aplicación Web a la cual se accede desde cualquier navegador en Internet accediendo mediante usuario y contraseña.
| Canales de entrada: | 3 Analógicos 1 Frecuencia |
| Rango de Entrada: | 0 – 3.3 Vcc / 4 – 20 mA |
| Exactitud: | +/- 0,04% |
| Periodo de Registro: | 1, 10, 15, 20, 60, 120, 360, 720 minutos |
| Dato registrado: | promedio durante el tiempo de medición |
| Tiempo de Medición: | 15, 30, 60, 120, 300 seg |
| Memoria de datos: | 30.000 registros |
| Conexión local: | puerto USB |
| Conexión Inalámbrica: | 2G / 3G |
| Alimentación: | 4 Pilas Alcalinas D |
| Gabinete: | IP65 – apto intemperie |
| Dimensiones: | 150 mm x 200 mm x 110 mm |
Opcionales:
SAT2-M: Servidor y Aplicación Web.
EQUIPOS AUTÓNOMOS
Para medir velocidad del agua

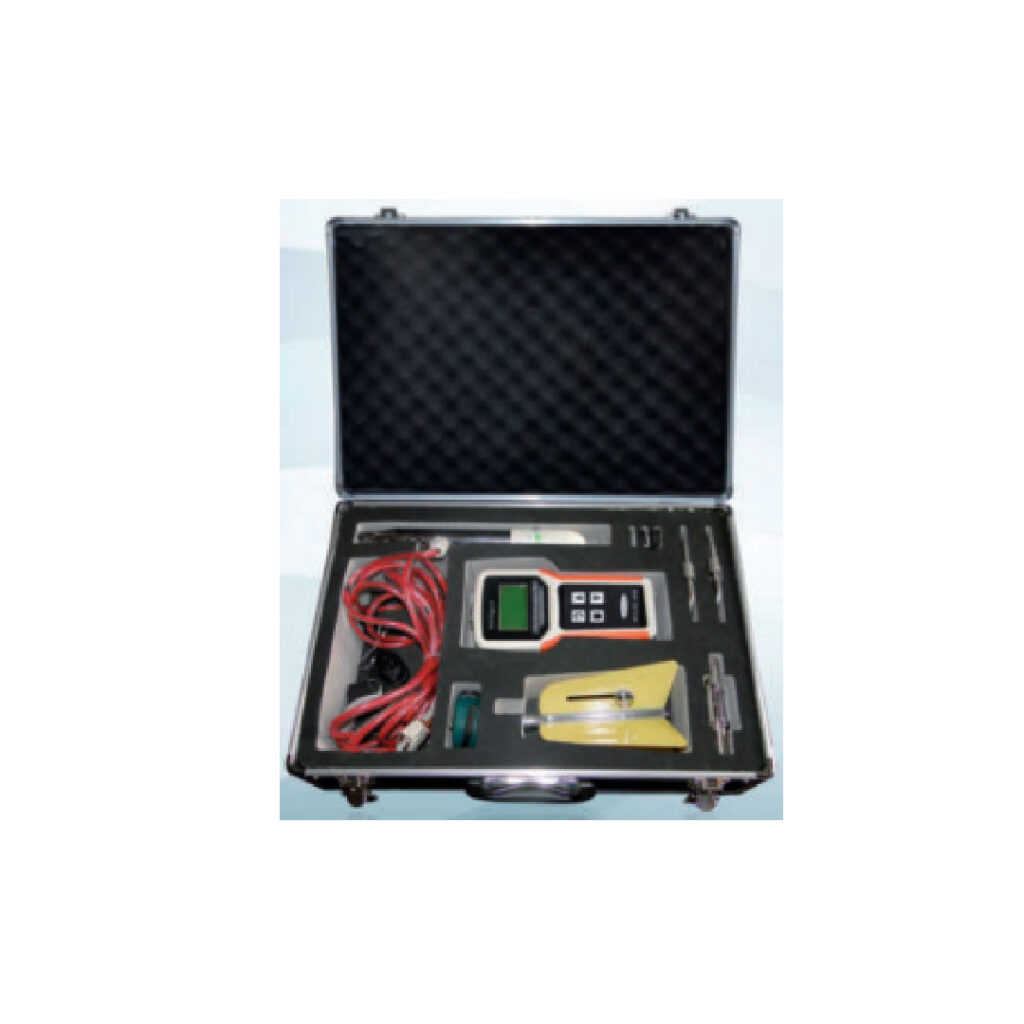

Correntógrafo Electromagnético TS 1002
Características destacadas:
- Sin partes móviles, sin flujo obstruido, sin mantenimiento.
- El diseño de bajo consumo puede durar 80 horas al reemplazar la batería.
- La pantalla grande LCD retroiluminada muestra los datos de medición claramente bajo la
luz del sol y de la noche. - La interfaz del instrumento muestra la velocidad, el flujo, y el flujo acumulativo total,
nivel, dirección del flujo, tiempo, estado de ejecución. - Operación sencilla, medición por vadeo , medición con cable y suspendido.
- Apagado automático.
El medidor de velocidad electromagnética TS 1002 es un instrumento portátil diseñado para medir la velocidad de corrientes en ríos.
Para riego agrícola, monitoreo hidrológico, monitoreo de caudal de ríos, agua municipal.
Más estable y confiable. El rango es amplio y de alta precisión. Se aplica ampliamente a la medición de la velocidad y el caudal para la industria que requiere moverse con frecuencia, como riego agrícola, hidrología y conservación del agua.
| Rango de Velocidad | 0,01m/s 10m/s (resolución 5mm/s) |
| Precisión: | ±1,0% FR + 0,005m/s |
| Tiempo de adquisición: | Automático 10Seg. a 900Seg. ajustable, tiempo de control manual |
| Alimentación: | 1,5V x 5 baterias Nº5, recargables |
| Display: | electrónico con 4 dígitos y señal auditiva para cada giro de la hélice |
| Interface fisica: | RS485 (opcional) |
| Conductividad: | >20μs/cm |
| Tamaño datalogger: | 204x100x35 mm |
| Varilla de Medición: | 4 secciones normales de 500 mm (secciones opcionales de 500mm) o elevación de accesorios |

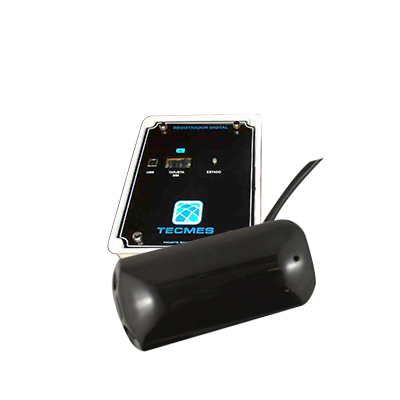

Caudalímetro TS1360
Características destacadas:
- Transmisión mediante 2G / 3G.
- Sensor de velocidad por ultrasonido.
- Adquisidor y Registrador Autónomo.
- Muy bajo consumo. Gran autonomía.
- Funcionamiento a pilas.
- Fácil instalación.
- Puerto de comunicación USB.
El Caudalímetro TECMES Modelo TS1360 es un equipo destinado a la medición, almacenamiento y transmisión de datos de caudal y nivel de canales, o conductos de agua con fondos limpios.
Se compone de un trasductor por ultrasonido que mide la velocidad del fluido y un datalogger TECMES TS2040.
Su implementación optimiza el aprovechamiento energético, operando con 4 pilas alcalinas D logrando autonomías de hasta 12 meses (según los tiempos de medición y registro definidos).
La medición de velocidad se realiza por un sensor por ultrasonido que instalado en el fondo del canal, mide la velocidad media que junto con la medición de nivel permite obtener el valor del caudal.
La transmisión de datos se realiza por telefonía celular 2G / 3G a un servidor con acceso por usuario y contraseña.
De esta forma se accede a los datos on line desde cualquier sitio con un navegador de Internet simplemente por medio de un usuario y contraseña.
En dicho sitio se accede a los últimos datos recibidos, es posible bajar los datos históricos, graficarlos entre fechas, visualizarlos en un mapa etc.
| Rango de velocidad: | 0 a 10 m/s |
| Rango de nivel: | 0 a 10m |
| Periodo de Registro: | 1, 10, 15, 20, 60, 120, 360, 720 minutos |
| Dato Registrado: | promedio durante el tiempo de medición |
| Tiempo de Medición: | 15, 30, 60, 120, 300 seg. |
| Memoria de datos: | 30.000 registros |
| Conexión local: | puerto USB |
| Conexión Remota: | 2G / 3G |
| Alimentación: | 4 Pilas Alcalinas D |
| Autonomía: | hasta 12 meses |
| Gabinete: | IP64 – apto intemperi |
Para medir nivel del agua

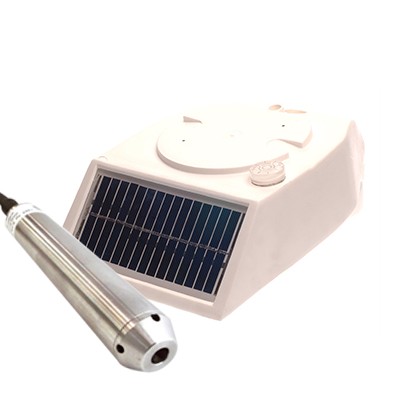

Limnigrafo GSM 2G / 3G con panel solar EP 1350
Características destacadas:
- Adquisidor con panel solar integrado.
- Fácil instalación.
- Transmisión por GSM 2G/ 3G.
- Almacenamiento local.
- Acceso a los datos vía Internet.
- Con sensores de nivel por presión
o a flotador. - Puerto de comunicación USB.
El Limnigrafo TECMES Modelo Modelo EP 1350 es un equipos destinado a la medición, almacenamiento y transmisión vía telefónica celular GSM 2G/ 3G de datos de nivel.
La unidad que se suministra totalmente integrada en un gabinete construido en resina acetálica con su fuente de alimentación por batería y panel solar, permite integrar de forma rápida y sencilla sensores de nivel por presión o a flotador.
Su sencillo montaje sobre un tubo de 45 mm y su conexionado mediante conectores RJ9 los hacen especialmente apto para la medición de niveles en forma eficiente y económica.
El acceso a los datos medidos se efectúa por su puerta USB, o en forma remota en un servidor externo a través del sitio web de TECMES por medio de una contraseña.
Otra posibilidad es proveer la aplicación web para que el usuario lo instale en su propio servidor.
El equipo se suministra con el software de configuración, bajada de datos y escaldo de los sensores en unidades de ingeniería.
ESPECIFICACIONES
| Conversor analógico digital: | 12 bits |
| Exactitud: | +/- 0,04% |
| Periodos de medición: | 5, 10, 12, 15, 20, 30 y 60 minutos |
| Medidión: | promedio del último minuto |
| Memoria de datos: | 14.000 datos por canal |
| Puertas de entrada salida: | USB |
| Alimentación: | 8 – 16 Vcc |
| Configuración: | mediante PC |
| Transmición: | GSM 2G/ 3G Cuatribanda |
| Gabinete: | integrado con adquisidor, batería y panel solar |
| Dimensiones: | L 354 x A 215 x H 154 mm |
| Modelos: | TS1350 X: Registrador con sensor de nivel y comunicación 2G/ 3G. X=P: Sensor de nivel a presión X=F: Sensor de nivel a flotador. Sensor de nivel: TS312P por presión, rangos:0-1; 10; 20 m. TS310F por flotador,rangos: 0-1; 6; 10m. |
Opcional:
- Software aplicación web SAT2-P.
- Trípode de montaje EP0010.

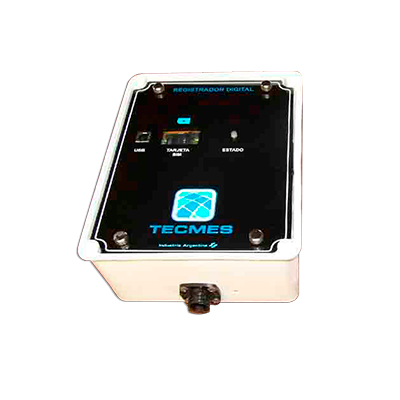

Limnigrafo 3G / 2G TS1340
Características destacadas:
- Adquisidor y Registrador Autónomo.
- Muy bajo consumo. Gran autonomía.
- Dimensiones Reducidas.
- Fácil instalación.
- Transmisión mediante 2G / 3G.
- Bajada de datos a distancia por RF.
- Sensor de nivel por Presión o a Flotador.
- Puerto de comunicación USB.
El Limnigrafo TECMES Modelo Modelo TS1340 es un equipo destinado a la medición, almacenamiento de datos de nivel proveniente de sensores del tipo por presión o flotador.
Su implementación optimiza el aprovechamiento energético, operando en modos de bajo consumo lo que le permite operar con 4 pilas alcalinas AA logrando autonomías de hasta 24 meses (según los tiempos de medición y registro definidos).
El equipo está compuesto por un adquisidor registrador de datos Modelo TS2040 y un sensor de nivel que puede ser por presión como el TS310P o de flotador modelo TS310F.
La unidad se suministra totalmente integrada en un gabinete apto intemperie, con grado de protección IP65, de dimensiones reducidas y muy fácil instalación resultando muy recomendable para instalar en sitios con acceso público, pudiendo ocultarse fácilmente para evitar hechos de vandalismo, por Ej: debajo de un puente, lo cual es posible ya que su operación no depende de la energía solar.
La versión estándar incluye un MODEM de comunicación por telefonía celular 2G / 3G transmitiendo a nuestro sitio WEB con acceso mediante usuario y contraseña o a través de vínculo radioeléctrico que permite la bajada de datos cercano al sitio de instalación siendo necesario en este caso utilizar la Interfaz AS1020 a PC.
Junto al equipo se suministra un software para configurar y bajar los datos que ejecuta en ambiente Windows.
| Rango de Entrada: | 0 – 3.3 Vcc |
| Exactitud: | +/- 0,04% |
| Periodo de Registro: | 10, 15, 20, 60, 120, 360, 720 minutos |
| Dato Registrado: | promedio durante el tiempo de medición |
| Tiempo de Medición: | 15, 30, 60, 120, 300 seg |
| Memoria de datos: | 30.000 registros |
| Conexión local: | puerto USB |
| Conexión Inalámbrica: | RF o 2G / 3G |
| Alimentación: | 4 Pilas Alcalinas AA |
| Autonomía: | hasta 12 meses |
| Gabinete: | IP65 – apto intemperie |
| Dimensiones: | D: 210 x 160 x 110 mm |
| Modelos: | TS1340 X Registrador con Sensor de Nivel. X = P: Nivel por Presión: 0-1, 0-10, 0-20 mts. X = F: Nivel por Flotador: 0-1, 0-6, 0-10 mts. |
Opcional:
SAT2-M: Servidor y Aplicación Web.
Para medir precipitaciones

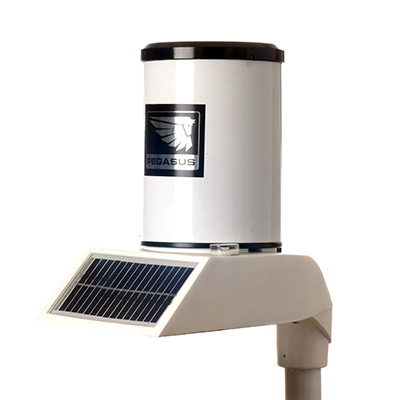

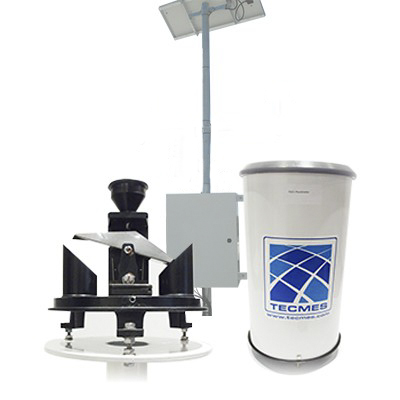

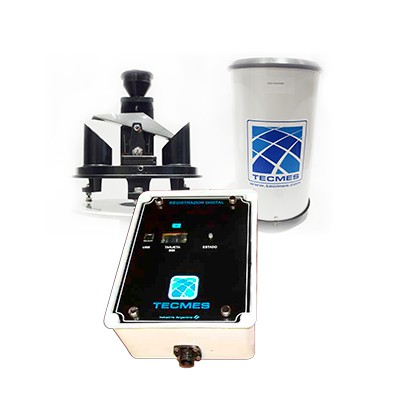

Pluviógrafo GSM 2G / 3G con panel solar EP 1222
Características destacadas:
- Alta confiabilidad.
- A cangilones.
- Alta exactitud y autonomía.
- Aro de captación calibrado.
- Memoria de estado sólida.
- Fácil instalación.
- Puerta de comunicación USB.
- Tripode de montaje EP0010.
El Pluviógrafo TECMES, Modelo EP 1222 es un equipo destinado a registrar en una memoria de estado sólido, las precipitaciones detectadas por medio de un cangilón basculante.
La lluvia, colectada por una boca de captación de diámetro calibrado, es conducida por medio de un embudo de una sola pieza al receptor interno que descarga sobre un cangilón basculante.
Al volcar éste, un contacto magnético (reed switch) sin vinculación mecánica con el cangilón, emite una señal digital. Esta señal digital se envía al registrador de estado sólido que se halla ubicado debajo de la plataforma que soporta al sensor de precipitación.
El equipo se suministra con el software Modelo TP 02 de muy fácil operación, que mediante un menú orientado permite la configuración del pluviógrafo y la bajada de datos de la memoria.
También es posible mediante este soft verificar el funcionamiento del cangilón o inspeccionar los datos ya almacenados en la memoria de las precipitaciones registradas.
Su construcción es robusta y de fácil instalación, requiriendo solo un tubo de 45 mm para su montaje.
La alimentación es a través de una batería que es cargada mediante un panel solar integrado al equipo.
Opcionalmente se puede proveer con transmisión GSM 2G/ 3G a un servidor para su acceso desde cualquier sitio con Internet.
| Sensor: | a cangilón |
| Sensibilidad: | 0.25 mm |
| Rango de operación: | 0 – 300 mm/h |
| Boca: | aro de captación de 160 mm |
| Exactitud: | 4 % a 50 mm/h |
| Temperatura de Operación: | -20 a + 60°C |
| Protección de insectos: | malla de metal en el embudo y en a descarga de agua |
| Detector de vuelco: | reed switch activado por un imán |
| Registrador: | en memoria no volátil |
| Autonomía: | 14.000 datos de precipitación |
| Autonomía de Alimentación: | Ilimitada |
| Nivelación: | por burbuja de nivel |
| Construcción: | en materiales inoxidables |
Opcional:
- TS 1222 TRX Registrador con comunicación 2G/ 3G.
- Software de aplicaciòn WEB SAT2-P.
Pluviógrafo 2G / 3G TS1240
El Pluviógrafo TECMES Modelo TS1240 es un equipo destinado a la medición, almacenamiento y transmisión de datos de precipitaciones por medio de un cangilón basculante.
La lluvia, colectada por una boca de captación de diámetro calibrado, es conducida por medio de un embudo de una sola pieza al receptor interno que descarga sobre un cangilón basculante.
Al volcar éste, un contacto magnético (reed switch) sin vinculación mecánica con el cangilón, emite una señal digital.
Esta señal digital se envía al datalogger TS 2040.
Su implementación optimiza el aprovechamiento energético, operando con 4 pilas alcalinas D logrando autonomías de hasta 12 meses (según los tiempos de medición y registro definidos).
La transmisión de datos se realiza por telefonía celular 2G / 3G a un servidor con acceso por usuario y contraseña.
De esta forma se accede a los datos on line desde cualquier sitio con un navegador de Internet simplemente por medio de un usuario y contraseña.
En dicho sitio se accede a los últimos datos recibidos, es posible bajar los datos históricos, graficarlos entre fechas, visualizarlos en un mapa etc.
ESPECIFICACIONES DEL PLUVIÓMETRO
| Sensor: | A cangilón |
| Sensibilidad: | 0.25 mm |
| Rango de operación: | 0 – 300 mm/h |
| Boca: | Aro de captación de 200 mm |
| Exactitud: | +/-1 % a 50 mm/h |
| Temperatura de Operación: | -20 a + 60°C |
| Protección de insectos: | Malla de metal en el embudo y en la descarga de agua |
| Detector de vuelco: | Reed switch activado por un imán |
ESPECIFICACIONES DEL DATALOGGER
| Periodo de Registro: | 10, 15, 20, 60, 120, 360, 720 minutos |
| Dato Registrado: | Promedio durante el tiempo de medición. |
| Tiempo de Medición: | 15, 30, 60, 120, 300 segundos |
| Memoria de datos: | 30.000 registros |
| Conexión local: | Puerto USB |
| Conexión inalámbrica: | RF o 2G / 3G |
| Alimentación: | 4 Pilas Alcalinas D |
| Autonomía: | Hasta 12 meses |
| Gabinete: | IP65 – Apto intemperie |
| Dimensiones: | D: 210 x 160 x 110mm |
*Otras especicaciones y rangos disponibles a pedido.
Pluviógrafo satelital TS 1221
El Pluviógrafo TECMES Modelo TS1221 es un equipo destinado a la medición, almacenamiento y transmisión de datos de precipitaciones por medio de un cangilón basculante.
La lluvia, colectada por una boca de captación de diámetro calibrado, es conducida por medio de un embudo de una sola pieza al receptor interno que descarga sobre un cangilón basculante.
Al volcar éste, un contacto magnético (reed switch) sin vinculación mecánica con el cangilón, emite una señal digital.
Esta señal digital se envía al Equipo TS 3040, el cual está compuesto por un datalogger TS 2631 y un modem Orbcomm AS 3013 de transmisión satelital
Este equipo opera con una batería de 12V la cual es cargada mediante energía solar, a través de panel fotovoltaico.
El modem envía un mensaje con los datos comprimidos a una casilla de correo electrónico preestablecida en el AS 3013
Este e-mail es recibido y procesado por un servicio del software de Estación Central (EC), el cual descomprime los datos y los incorpora en la Base de Datos. Esta acción genera un aviso, notificando la llegada de nuevos datos.
El sistema Orbcomm mantiene una conectividad casi en tiempo real, lo cual depende básicamente de la cobertura de satélites en el lugar de instalación del equipo. El enlace satelital se realiza entre el AS 3013 y una estación terrena de Orbcomm. Desde esta estación terrena se utiliza internet para llegar con la información
final hasta el usuario mediante la utilización de correos electrónicos.
ESPECIFICACIONES DEL PLUVIÓMETRO
| Sensor: | A cangilón |
| Sensibilidad: | 0.25 mm |
| Rango de operación: | 0 – 300 mm/h |
| Boca: | Aro de captación de 200 mm |
| Exactitud: | +/-1 % a 50 mm/h |
| Temperatura de Operación: | -20 a + 60°C |
| Protección de insectos: | Malla de metal en el embudo y en la descarga de agua |
| Detector de vuelco: | Reed switch activado por un imán |
ESPECIFICACIONES DEL MODEM
| Alimentación: | 9 a 14 Vcc (típico 12 Vcc) |
| Antena: | |
| Impedancia: | 50 ohm |
| Frecuencia de operación: | Rx 137,00 – 138,00 MHz. Tx 148,00- 150,00 MHz.0 – 300 mm/h |
| Potencia de Tx: | 5W |
| Puerto Serie RS-232: | |
| Señales: | RXD: pin 2 / TXD: pin 3 / 0V: pin 5 |
| Modo Configuración contra PC: | Formato de dato 8-N-1 Sin control de flujo. Velocidad configurable. |
| Modo Autónomo: | Formato de dato 8-N-1. Sin control de flujo. Velocidad configurable entre 1200 bps y 115 Kbps |
| Temperatura de Operación: | -20 ºC a +60 ºC |
*Otras especicaciones y rangos disponibles a pedido.
Solicitá un Presupuesto
- (+54) 11 5272 - 5104
- tecmes@tecmes.com
- Av. Belgrano 1380, CABA
- Lun. a Vie. 9 a 17 hs.
