Sensores
Los sensores TECMES miden variables meteorológicas, calidad de agua y nivel con alta precisión. Compatibles con nuestras estaciones o sistemas externos, son fundamentales para una medición ambiental robusta y personalizada.
Meteorológicos

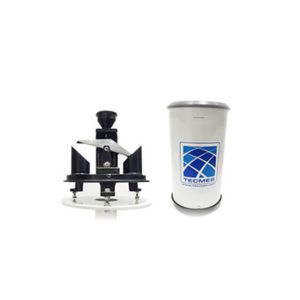

Sensor de precipitación TS221
Características destacadas:
- Gran robustez.
- Allta exactitud.
- Aro de captación calibrado.
- Detección por reed switch e imán.
- Cangilones de 0.10; 0.20; 0.25; ó 0.50.
Su construcción con materiales inoxidables lo hace altamente confiable e inalterable aún en condiciones ambientales severas.
La lluvia es recolectada en una boca con aro biselada metálico calibrado de 200 mm de diámetro y conducida por un embudo hasta un cangilón basculante de acero inoxidable.
El agua pasa luego a un embudo más pequeño en donde la descarga de agua se produce por gotas y a una distancia constante al cangilón, asegurándose así una muy buena repetibilidad.
El ángulo y profundidad del embudo recolector y el filtro superior de ingreso impide rebotes a altas intensidades y mediante un sistema de filtros de malla en el recolector interior evita el pasaje al cangilón de materiales en suspensión e insectos.
ESPECIFICACIONES
| Sensor: | A cangilón, construido en Acero Inoxidable |
| Sensibilidad: | 0.10; 0.20; 0.25 o 0.50 mm (0,25 mm estándar) |
| Boca: | aro de captación biselado de 200 mm de diámetro +/- 0,2 mm |
| Exactitud:: | +/- 1 % a 50mm/h |
| Detector de vuelco: | reed switch activado por un imán. |
| Dimensiones: | diámetro exterior 226 mm. altura 430 mm |
| Nivelación: | cuenta con burbuja de nivel |
| Cable de conexionado: | de 10 m de largo |
| Como pedir: | TS221 XX Indicar sensibilidad del cangilón |
Accesorios:
- Soporte Pluviométrico, Modelo AS 222 para montaje a 1,5 m del suelo fabricado en acero tratado.
- Calefactor eléctrico AS 224 con fuente de alimentación y termostato electrónico.

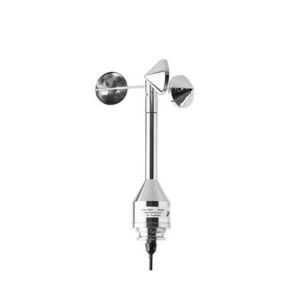

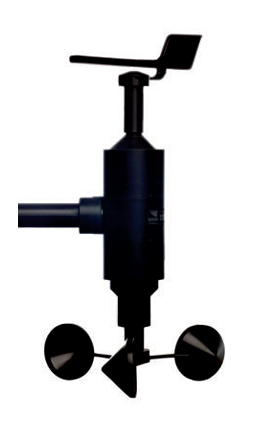

Sensor de velocidad de viento TS231
Características destacadas:
- Excelente sensibilidad.
- Alta exactitud.
- Construidos en acero inoxidable.
El sensor de velocidad TS231 está destinados a un amplio rango de aplicaciones.
Están construido con cuerpo de acero inoxidable y con partes móviles que giran sobre rodamientos de acero inoxidable blindados. De esta manera se asegura la medición tanto de ligeras brisas como de ráfagas de muy alta intensidad.
El sensor de intensidad de viento Modelo TS 231 está compuesto por un sistema de tres copelas con un detector de giro óptico que produce una salida analógica y otra de frecuencia proporcional a la velocidad.
Este sistema posibilita una alta sensibilidad y una banda muerta prácticamente nula.
ESPECIFICACIONES
| Rango: | 0-60 m/s. Otros rangos a pedido |
| Exactitud: | ±1 % F.E. |
| Rango de temperatura | -30°C a + 60°C / -50ºC a +60ºC |
| Salida: | Analógica y de pulsos. 0-4 V; 0-350 Hz |
| Copelas: | 3 copelas de diámetro 52 mm |
| Radio de giro: | 92 mm |
| Dimensiones: | 237 mm x 60 mm de diámetro |
| Materiales utilizados: | acero inoxidable AISI 304, bronce, aluminio. |
| Alimentación: | 9-16 Vcc (tipico 12 Vcc) |
| Consumo: | 10 mA en 12Vcc |
| Cable: | 15 m de longitud |
Accesorios:
- Brazo soporte anemométrico para montaje en torre, modelo AS 237.
- Calefactor, modelo AS 233 Incluye fuente de alimentación y termostato electrónico.

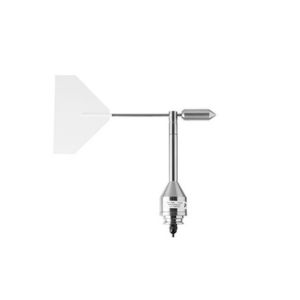

Sensor de dirección del viento TS232
Características destacadas:
- Excelente sensibilidad.
- Alta exactitud.
- Construidos en acero inoxidable.
El sensor de velocidad TS232 está destinados a un amplio rango de aplicaciones.
Están construido con cuerpo de acero inoxidable y con partes móviles que giran sobre rodamientos de acero inoxidable blindados. De esta manera se asegura la medición tanto de ligeras brisas como de ráfagas de muy alta intensidad.
El sensor de dirección de viento Modelo TS 232, consiste en una veleta dinámicamente equilibrada cuya posición angular es mediada por un potenciómetro magnético sin contacto mecánico.
Este sistema posibilita una alta sensibilidad y una banda muerta prácticamente nula.
| Rango: | 0° – 360° |
| Exactitud: | ±3 º |
| Banda muerta: | 3° |
| Rango de temperatura | -40 °C a + 60 °C. |
| Salida: | 0,2 a 3,8 Vcc. |
| Radio de giro: | 250 mm |
| Dimensiones: | 237 mm x 60 mm de diámetro |
| Materiales utilizados: | acero inoxidable AISI 304, bronce, aluminio. |
| Alimentación: | 9-16 Vcc |
| Consumo: | 28 mA en 12Vcc |
| Cable: | 15 m de longitud |
Accesorios:
- Brazo soporte anemométrico para montaje en torre, modelo AS 237.
- Calefactor, modelo AS 233 Incluye fuente de alimentación y termostato electrónico.

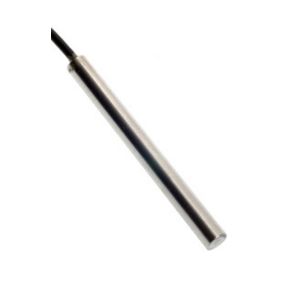

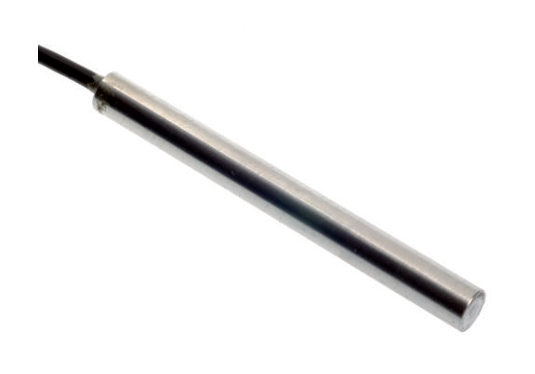

Sensor de temperatura TS247
Características destacadas:
- Sensor TS 247
- Sensor TS 265 con flotador para tanque de evaporación
Los sensores de temperatura de esta serie están construidos con vaina de acero inoxidable y tiene como elemento sensible a la temperatura un termoresistor lineal de alta exactitud.
El envainado en material inoxidable le confiere durabilidad aún en condiciones ambientales adversas.
ESPECIFICACIONES
| Rangos: | -30° a + 50°C |
| Vaina: | Acero inoxidable AISI 316 |
| Precisión: | +/- 0,3°C en todo el rango |
| Alimentación: | 4 +/- 0.003 V estabilizada |
| Consumo: | <1 mA |
| Impedancia de carga: | < 1MΩ |
*Otras especificaciones y rangos disponibles a pedido.
| Rango de salida: | 580 mV a 2755 mV |
| Cable: | 5 m de longitud Estandar |
| Dimensiones: | 80 mm (long) x 8 mm (Diam) |
| Modelo TS265: | con flotador para tanque de evaporación |

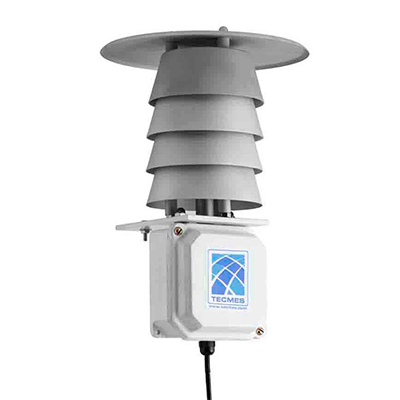

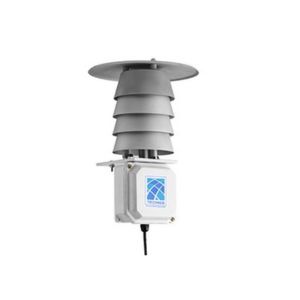

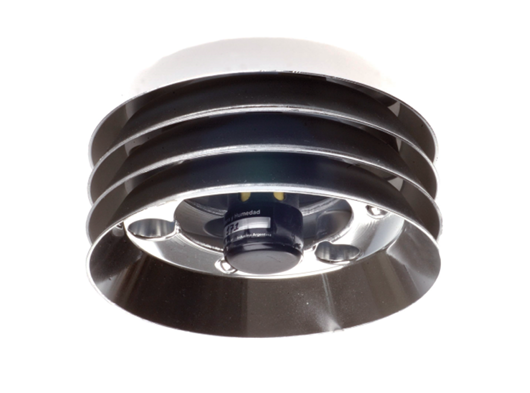

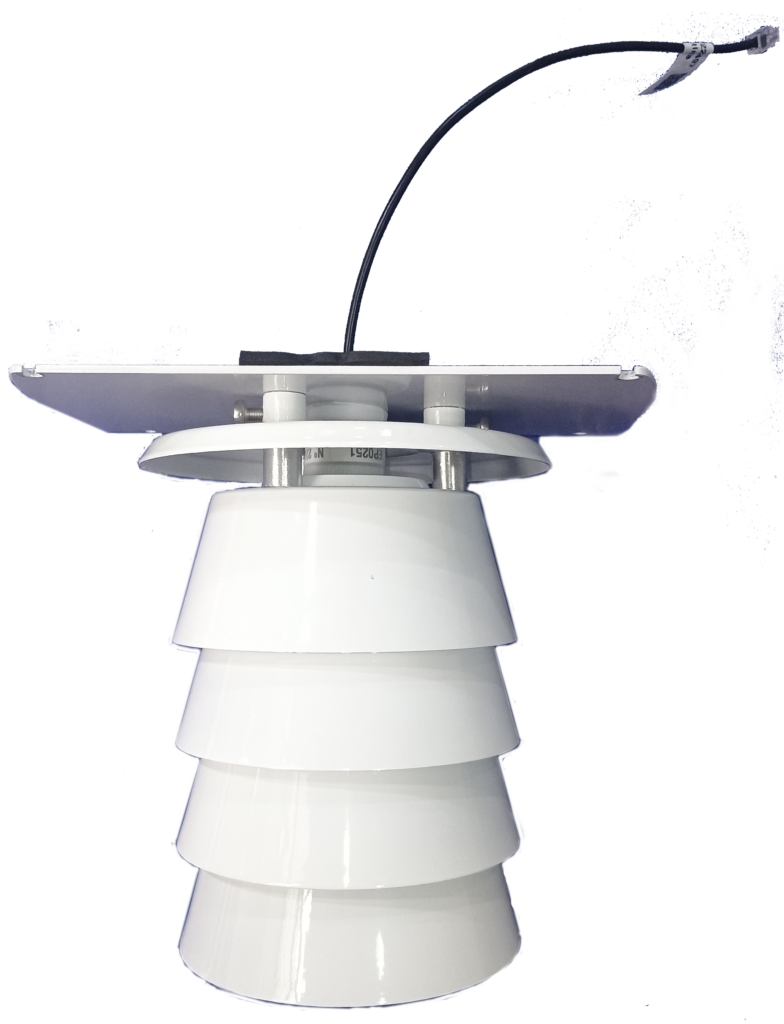

Sensor de humedad y temperatura del aire TS251 T
El sensor combinado de Humedad y Temperatura Modelo TS251 T esta diseñado para la medición
en ambiente.
La medición de humedad se basa en la variación del dieléctrico de un capacitor de película fina de
alta estabilidad, mientras que la de temperatura por una termoresistencia de platino de alta exactitud.
El sensor esta protegido por medio de un filtro confiriéndole una alta resistencia al polvo y contaminantes
pudiéndose utilizar durante períodos prolongados de tiempo sin recalibración.
La electrónica integrada al sensor, permite una señal amplificada de 0 a 4 V apta para registradores,
estaciones meteorológicas, etc. Un gabinete estanco alberga la electrónica, y se provee con un
anclaje apto para adosarse a un protector solar y brazo de montaje.
HUMEDAD
| Rango: | 0 100% HR. |
| Sensor: | Capacitivo |
| Precisión: | ±2% entre 0 y 90% ±3% entre 90 y 100% |
| Salida Analógica: | 500 a 4000 mV |
TEMPERATURA
| Rango: | -40 a +60ºC (Otros rangos a pedido) |
| Exactitud: | ±0,2ºC (0 a +0ºC)5 ±0,4ºC (-40 a +60ºC) |
| Salida analógica de alto nivel: | 400 a 3600 mV |
| Alimentación: | 9 a 16 Vcc (tipico 12Vcc) |
| Dimensiones: | 230 x 110 x 40 mm (sin protector solar) |
| Cable de conexionado: | 15m de longitud |
*Otras especificaciones y rangos disponibles a pedido.
ACCESORIOS
- Protector Solar Modelo AS 250.
- Brazo de montaje Modelo AS 237

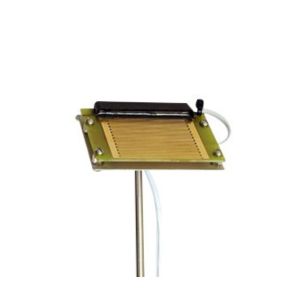

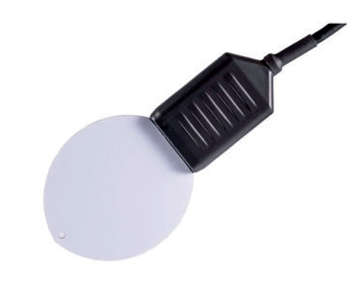

Sensor de hoja mojada TS253
Características destacadas:
- La salida eléctrica máxima, se logra para sensor mojado, y esta equivale aproximadamente a 0,01 veces la alimentación conectada al sensor.
El Sensor TS253 esta diseñado para simular una hoja y medir la condición de seca/ mojada.
Para ello utiliza una placa de circuito impreso sobre la cual se hallan 2 líneas conductoras con cierta proximidad entre si las cuales están recubiertas en oro para evitar la corrosión ante la exposición a intemperie.
Estas 2 líneas conductoras están aisladas, ante la presencia de humedad sobre la superficie existe una conducción eléctrica entre ellas. Se puede interpretar esto como una resistencia variable en función del grado de humedad existente:
- Sensor seco: R sensado = ∞
- Sensor mojado: R sensado = 0
ESPECIFICACIONES
| Alimentación: | 0 a 16 Vcc 0 ó 12 Vca (entre 1 y 2 Khz) |
| Salida: | Seca < 20mV |
| Humedad > 50mV | |
| Área de sensado: | 57 x 52 mm |
| Longitud del cable: | 5 mts |
| Soporte: | Base metálica con varilla de montaje |
*Otras especificaciones y rangos disponibles a pedido.

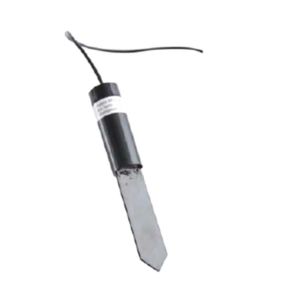

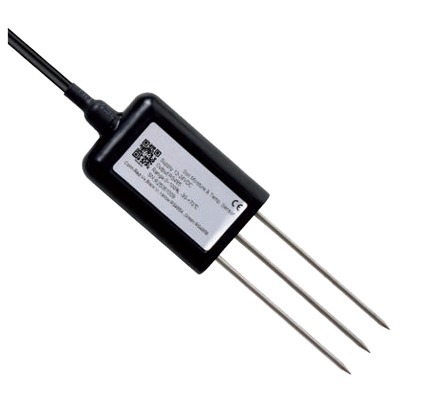

Sensor de humedad de suelo TS254
Características destacadas:
- Alta durabilidad
- Alta estabilidad
- Fácil instalación
- De Libre mantenimiento
El sensor de humedad de suelo TS 254 mide la constante dieléctrica del suelo la cual se halla directamente relacionada con el contenido de agua del mismo.
El sensor consiste en un par de electrodos encapsulados en resina epoxy, conteniendo un circuito electrónico que mide la capacidad dieléctrica del medio a una frecuencia de 5MHz.
Este sensor, de muy alta durabilidad, no se halla influenciado por la salinidad o conductividad en un suelo apto para agricultura.
La aplicación mas importante de este sensor, es la de poder decidir cuando y cuanto irrigar en sistemas controlados de irrigación.
Siendo fácilmente conectable a Estaciones Meteorológicas, registradores, etc., es posible iniciar el riego en forma automática cuando los niveles de humedad bajan de un valor determinado por el usuario, como así también cortar la provisión de agua cuando la humedad aumenta al valor predeterminado óptimo del cultivo.
ESPECIFICACIONES
| Rango: | 0 – 100% de la capacidad de campo |
| Tipo: | electrónico encapsulado |
| Principio de funcionamiento: | Variación de Cte. Dieléctrica del suelo |
| Precisión: | +/- 5 % |
| Salida: | 0.5 – 3.3Vcc |
| Alimentación: | 5.5 – 16 Vcc |
| Diámetro: | 30mm |
| Longitud: | 170mm |
| Encapsulado: | IP68 |
| Materiales: | resina epoxi |
| Longitud del cable: | 5 mts |
* Otras especificaciones y rangos disponibles a pedido.

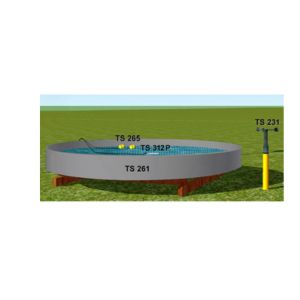

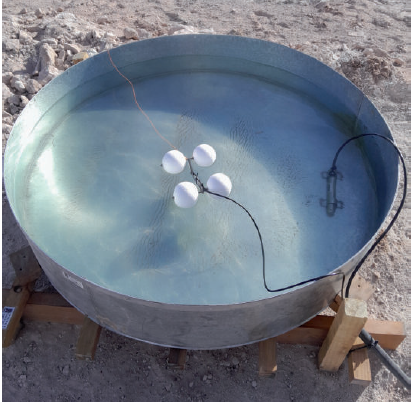

Conjunto de sensores para medir evaporación TS260
El conjunto TS 260, está constituida por un grupo de sensores y elementos mediante los cuáles se mide la cantidad de agua evaporada en un tanque calibrado.
El grupo se compone de los siguientes sensores y elementos:
- Un tanque Clase A Modelo TS 261 de 1225 mm de diámetro y 280 mm de altura construido
en chapa de acero inoxidable, el que se instala sobre una base en forma de malla
construida en madera dura. - Un sensor de nivel a Presión Modelo TS 312P.
- Un sensor de temperatura de agua Modelo TS 265 provisto con flotador y accesorios.
- Un sensor de velocidad de viento Modelo TS 231 con su respectivo soporte AS 236.
Sensor de presión atmosférica TS290
El sensor de presión atmosférica TS290 utiliza un transductor compensado térmicamente de alta linealidad y estabilidad que responde a los cambios de la presión atmosférica.
El sensor requiere una alimentación de 9 a 16 Vcc y está preparado para formar parte de una estación automática de medición.
Puede montarse en cualquier posición, y dispone de una toma para sensar la presión en forma remota para el caso de instalarse en compartimentos estancos.
ESPECIFICACIONES
| Rango: | 600 a 1100 hpa |
| Salida: | 0 a 4000 mV |
| Exactitud : | ±0,2 hpa (a 20°C) |
| Resolución: | 0,1 hpa |
| Rango de operación de temperatura: | -40°C a + 60°C – Estándar |
| Corrimiento anual: | 0,1 hpa / año |
| Alimentación: | 9 a 16 V (tipico 12 Vcc) |
| Consumo: | < 10 mA en 12Vcc |
| Dimensiones: | 90 x 90 x 55 mm |
| Peso: | 0,25 Kg |
| Montaje | Sobre riel DIN |
| Cable de conexionado: | 5m de Longitud |
*Otras especificaciones y rangos disponibles a pedido.

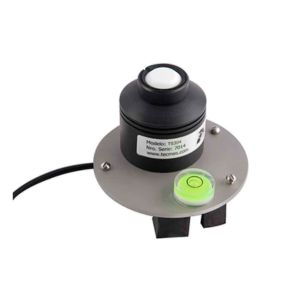

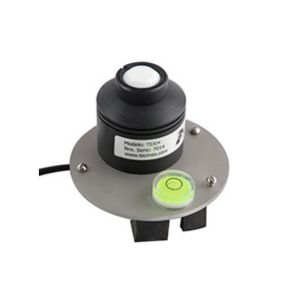

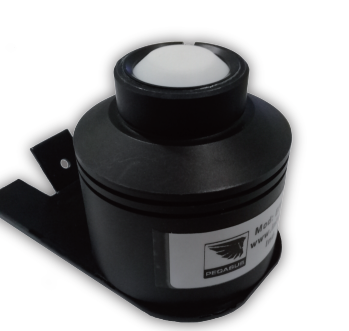

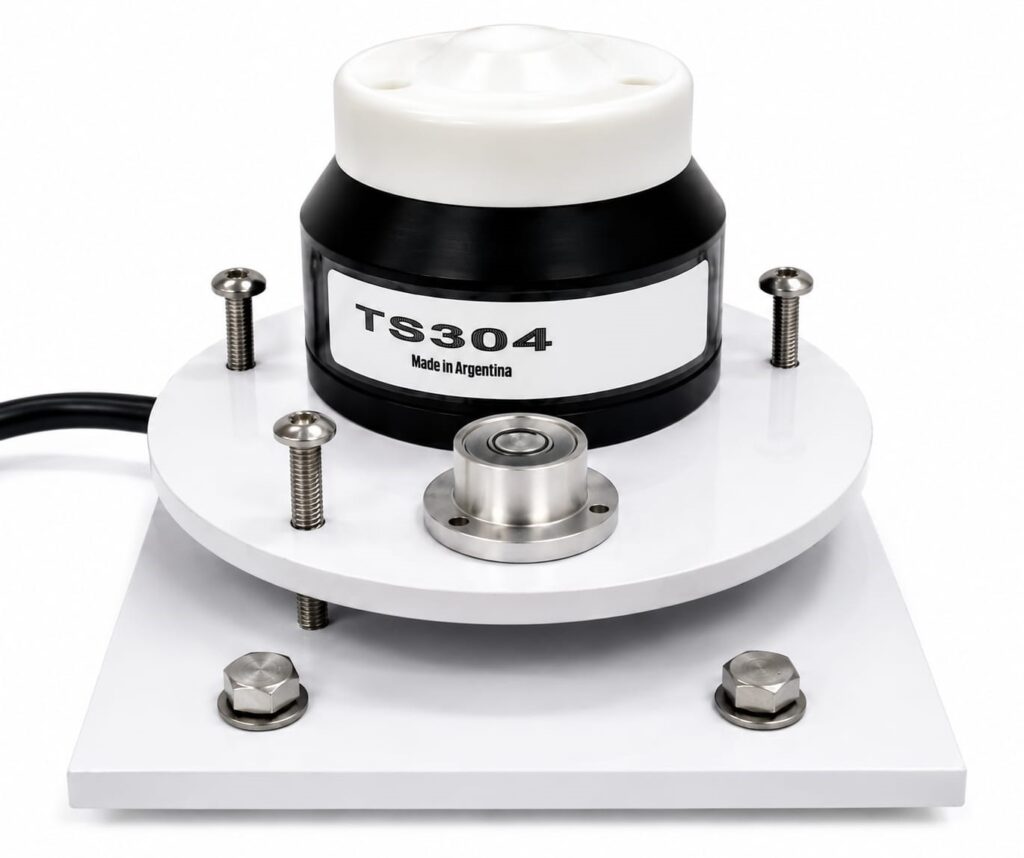

Sensor de radiación solar TS304
Piranómetro de silicio Modelo TS 304 es un instrumento, destinado a la medición de la radiación solar.
El sensor está constituido por un diodo de silicio que convierte la energía de luz a una señal eléctrica que es acondicionada para obtener una salida analógica de alto nivel.
Responde en una banda espectral ente 400 y 1100 nm, siendo apto para medir tanto radiación incidente como reflejada.
La exactitud integrada sobre un período de un día y tiene una exactitud integrada en un día como instantánea de +/- 5% Fe.
ESPECIFICACIONES
| Respuesta espectral: | 0.4 a 1.1 micrones |
| Rango de Medición: | 0 – 1400 W/m2 |
| Salida: | 200 a 3280 mV |
| Sensor: | Celda fotovoltaica de Silicio |
| Exactitud: | +/- 5% fondo escala |
| Tiempo de respuesta: | 10 milisegundos |
| Temp. Operación | -30 a + 60 °C |
| Nivelación: | por burbuja de nivel |
| Alimentación: | 9 – 16 Vcc(típico 12Vcc) |
| Cable: | 3 mts. de longitud |
| Material del cuerpo: | Delrin con protección UV |
*Otras especificaciones y rangos disponibles a pedido.
ACCESORIOS
- Soporte múltiple modelo AS 237
Sensor Nivométrico
De Nivel

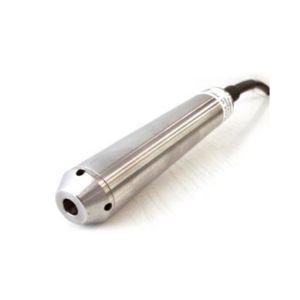

Sensor de nivel por presión modelo TS 312 P
Características destacadas:
- Alta exactitud
- Fácil instalación
- Con compensador de variación
de presión atmosférica
El sensor de nivel TECMES, modelo TS 312 P a presión es apto tanto para mediciones de niveles en estuarios, como pozos o tanques.
Está constituido por un transductor de presión de alta exactitud tipo piezorresistivo, compensado térmicamente alojado en una cápsula estanca de acero inoxidable.
En esta cápsula estanca también se halla la electrónica acondicionadora de señal, lo que permite su conexión a cualquier registrador, sistema de adquisición de datos, lector, etc.
La interconexión eléctrica se realiza por medio de un cable envainado en polietileno, conteniendo los conductores eléctricos, una cinta de kevlar para conferirle una gran resistencia a la tracción, y un tubo capilar que vincula la cámara de la cápsula estanca con el exterior. Esto se efectúa para compensar los errores que la variación de presión atmosférica podría producir en la medición.
Opcionalmente se suministra con sensor de temperatura de rango de 0º a 50ºC (vesión T)
ESPECIFICACIONES
| Transductor: | Piezorresistivo con compensación de temperatura |
| Rangos: | 0-1 mca; 0-10 mca; 0-20 mca, 0-50 mca |
| Salida: | 4-20mA / 0-3Vdc |
| Alimentaciòn: | 9 – 16V |
| Dimensiones: | 25,4 x 176mm; x 210mm version D |
| Exactitud: | +/- 0,1 % Rango (Compensado entre 0ºC y 35ºC) |
| Temperatura de operación: | -10°C a +60°C / -30°C a +60°C |
| Sobrepresión: | 3 veces el rango. |
| Cuerpo: | De acero inoxidable AISI 316 |
| Cable de interconexión: | De 4 conductores, tubocapilar, 1 cinta de Kevlar, vaina de polietileno D8mm, espesor 1 mm |
| Longitud de Cable según rango de Medición: | Rango de 1m, cable de 10m |
| Rango de 10m, cable de 15m | |
| Rango de 20m, cable de 25m |
*Otras especificaciones y rangos disponibles a pedido.
Sensor de velocidad y de nivel TS 350
Características destacadas:
- Muy bajo consumo
- Fácil instalación
- Efecto Doppler
El sensor de velocidad de líquido TS350 es un equipo destinado a la medición de la velocidad media del fuído donde está inmerso.
La medición de velocidad se realiza por un sensor instalado en el fondo del canal, el cual mide la velocidad media que junto con la medición de nivel permite obtener el valor del caudal.
Este sensor se halla acondicionado para ser conectado a equipos de Adquisición de Datos para el almacenamiento y transmisión de datos de caudal y nivel de canales, o conductos de agua
ESPECIFICACIONES
| Rango de velocidad: | 0 a 10 m/s |
| Rango de nivel: | 0 a 10 m |
| Salida: | frecuencia para velocidad y analógico para nivel |
*Otras especificaciones y rangos disponibles a pedido.

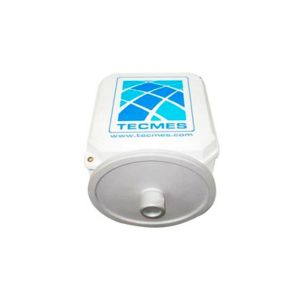

Sensor de nivel por flotador TS 310 F
Características destacadas:
- Tipo potenciométrico
- Salida analógica
- Alta exactitud
- Gran durabilidad
- Fácil instalación
El sensor de nivel TECMES Modelo TS 310 F a flotador se usa especialmente para medir el nivel de ríos, lagos, embalses, etc.
Las variaciones de nivel de líquido que se producen en un tubo aquietador, desplaza un flotador de material termoplástico resistente al envejecimiento, que unido a un cable inextensible de acero envainado, provoca la rotación de una polea calibrada. Esta polea tiene solidario con su eje, un potenciómetro de precisión, el que alimentado con una tensión de referencia, genera una salida analógica proporcional a las variaciones de nivel.
ESPECIFICACIONES
| Salida V: | 0,1 a 1,1 V rango 1,10, 20 mts |
| 0,1 a 0.6 V rango 6 mts | |
| 0.1 a 2.1 V rango 20 mts | |
| Exactitud: | ±0,1% Fe |
| Alimentación: | 4 V referencia |
*Otras especificaciones y rangos disponibles a pedido.

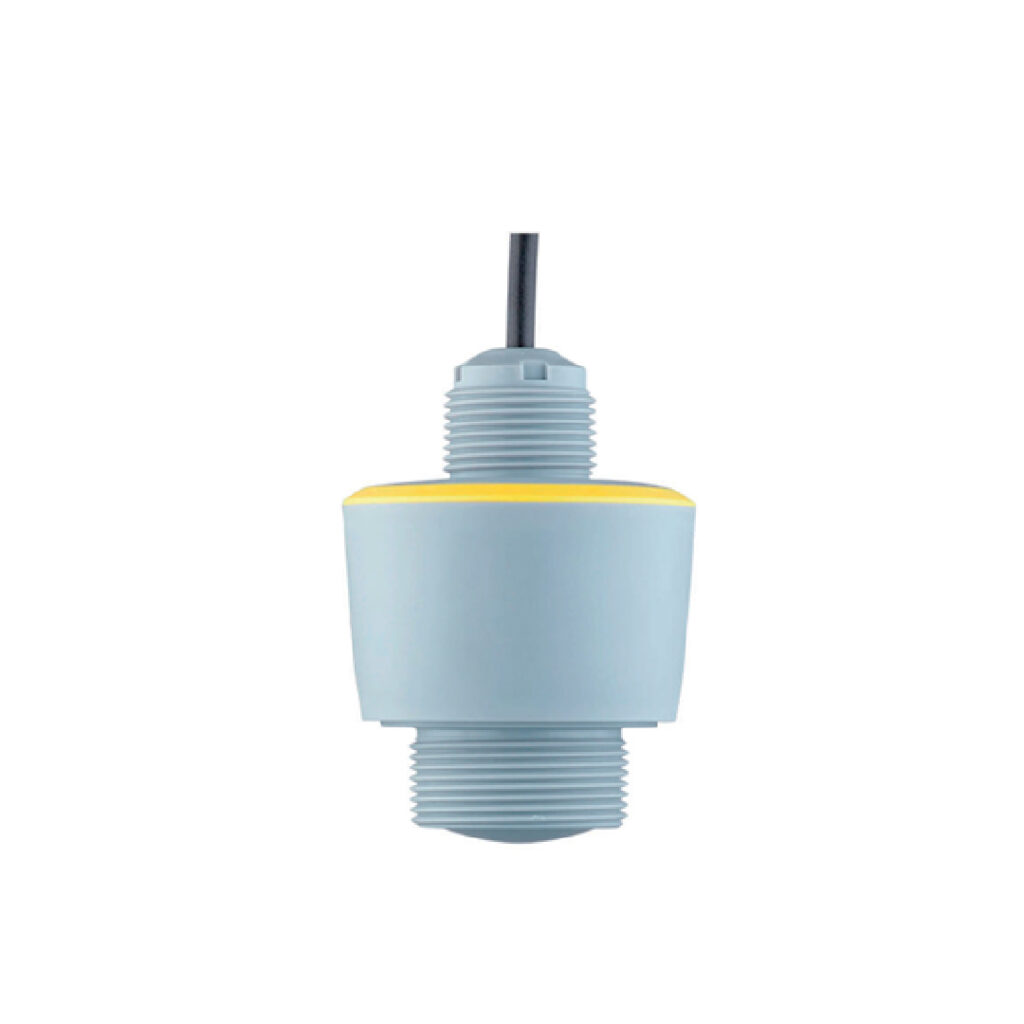

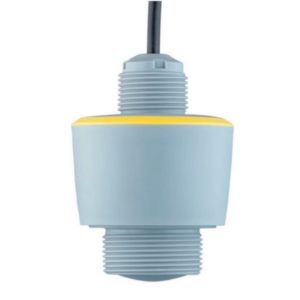

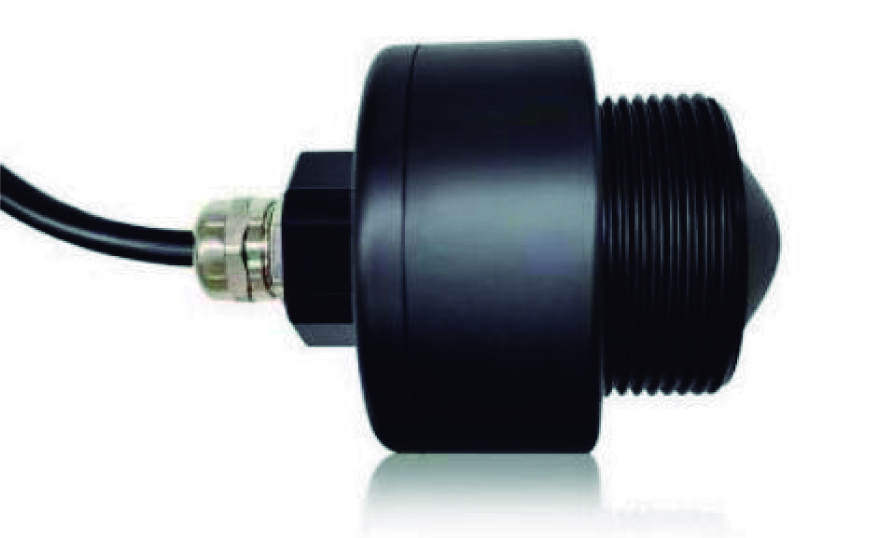

Sensor de nivel por radar TS314 R
Características destacadas:
- Medición sin contacto con el fluido
- Alta exactitud, no afectada por la temperatura
- Fácil instalación
El sensor de Nivel TS314 R por Radar es un equipo ideal
para todas las aplicaciones típicas en el sector del agua y del saneamiento.
Es apropiado particularmente para la medición de nivel
en el tratamiento de aguas, efluentes, ríos canales, etc.
El equipo emite un pulso de microondas extremadamente breve a través de su antena. La señal enviada es reflejada por el producto y captada en forma
de eco por la antena.
Su funcionamiento se basa en la medición del tiempo
transcurrido entre la emisión y la recepción de las señales de microondas que resulta proporcional a la distancia entre el sensor y el pelo de agua.
ESPECIFICACIONES
| Rango de Medida: | 8; 15 metros |
| Error de medición: | ± 5 mm |
| Conexión a proceso: | Rosca G 1 1/2 |
| Temperatura de operación: | 40ºC +60ºC |
| Tensión de trabajo: | 12-35V DC |
| Salida: | 4-20mA |
| Longitud del cable: | 10m |
Las partes del equipo en contacto con el medio están
hechas de Valox, PBT o PP.
El cable de conexión dispone de un aislamiento de PUR.
TS 314R-1: 8m de rango
TS 314R-2: 15m de rango
*Otras especificaciones y rangos disponibles a pedido.
Sensores Solares
TS 301 Piranómetro estándar secundario CLASE A
Radiómetro para la irradiación solar, conforme a las normas ISO 9060 y OMM n.º 8. Estos sensores están clasificados como clase A según ISO 9060. Con una incertidumbre diaria total de tan solo el 2 % en un campo de visión de 0 a 180° y un tiempo de respuesta rápido, son ideales para usuarios que requieren alta precisión y fiabilidad.

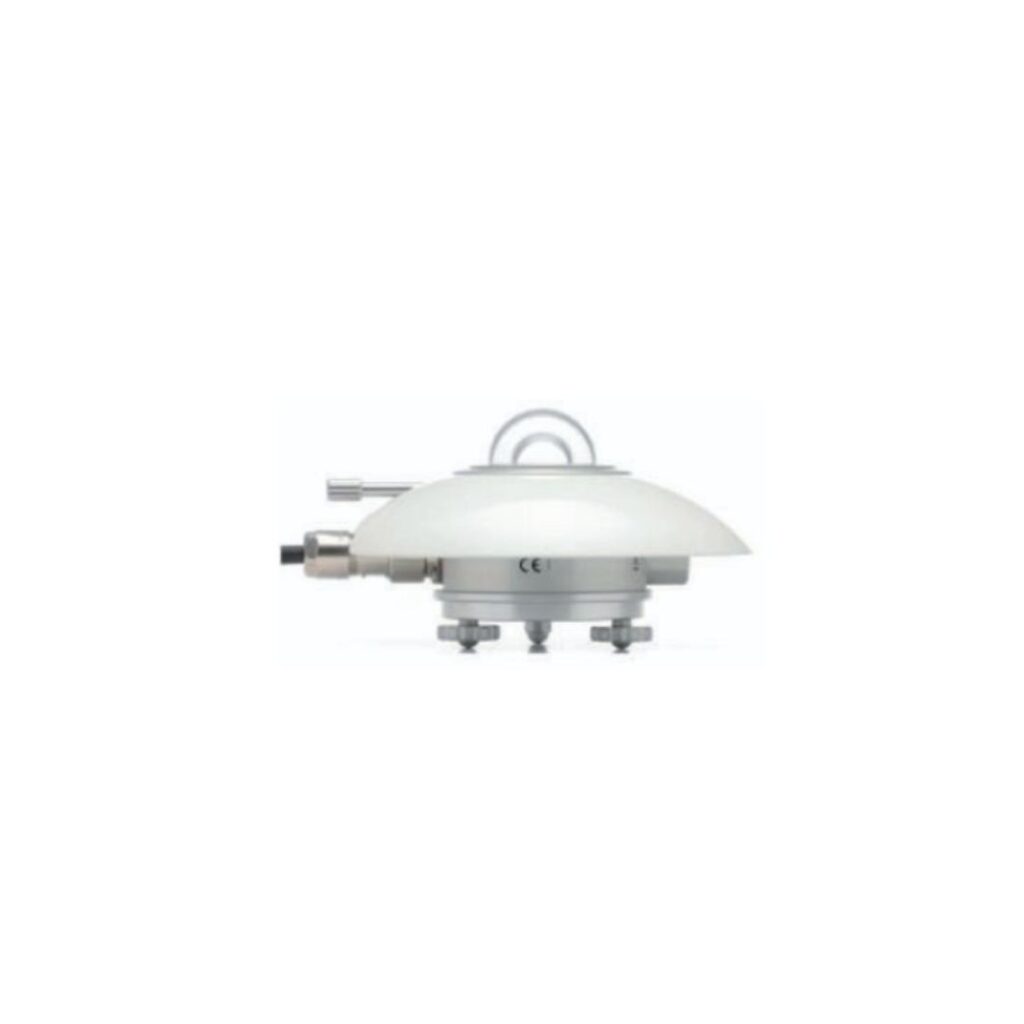

ESPECIFICACIONES DPA952
| Salida: | RS485-Modbus 4-20 mA |
| Ventilación: | No incluida |
| Calentador: | No incluida |
| Alimentación: | 7-35 VDC |
| Consumo de Energía: | <75 x 10-3 W @ 12 VDC |
| Rango de Irradiación: | • RS 485: -400-4000 W/m2 • 4-20 mA: 0-1500 W/m2 |
| Tiempo de Respuesta: | 4,5 segundos |
| Valores de Salida: | Promedio móvil de 4 mediciones, actualizado cada 0,1 s |
| Salidas: | • IrradiaciÛn en W/m2 • Temperatura del cuerpo del sensor (solo salida digital) |
| Compatibilidad con registradores de datos: | Con 4-20 mA Salidas: • Alfa-Long (con mÛdulo ALIEM) • E-Long |

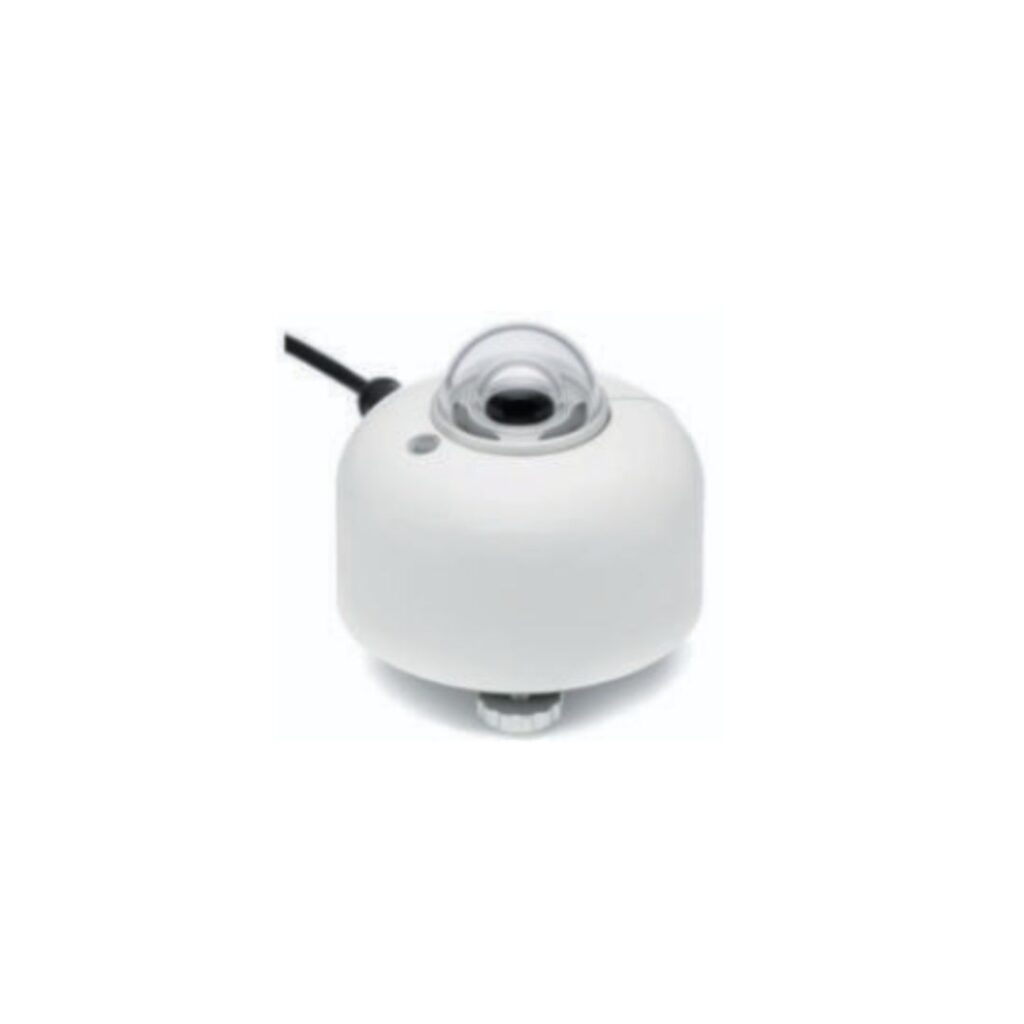

ESPECIFICACIONES DPA953.1
| Salida: | RS485-Modbus |
| Ventilación: | Incluida |
| Calentador: | Si (5V) |
| Medición de Inclinación: | Si (Acc ±1º) |
| Alimentación: | 8-30 VDC |
| Consumo de Energía: | <3 W @ 12 VDC |
| Rango de Irradiación: | -400-4000 W/m2 |
| Tiempo de Respuesta: | 3 segundos |
| Valores de Salida: | Promedio móvil de 4 mediciones, actualizado cada 0,1 s |
| Salidas: | • IrradiaciÛn en W/m2 • Temperatura del cuerpo • Sensor de humedad interna % • Presión interna del sensor • Ángulo de inclinación • Velocidad del ventilador • Corriente del ventilador en A • Corriente del calentador en A |
| Compatibilidad con registradores de datos: | • Alfa-Long • E-Long. (utilizando el convertidor RS485 -> 232) |
TS 302 Piranómetro Clase C
El Sensor de Radiación TECMES, modelo TS 302 es un instrumento para la medición de la radiación
solar global en el espectro de 385 a 2105 nm. Un sistema de termopilas mide la radiación hasta
2000 W/m2 con un tiempo de respuesta de 18 segundos.
Un domo de cristal protege el sensor de las influencias externas.
El sensor está especialmente desarrollado para su utilización en estaciones meteorológicas,
agricultura, el monitoreo de sistema de generación solar, aplicaciones industriales, etc
ESPECIFICACIONES
| Clase: | C |
| Rango: | 0 – 2000 W/m2 |
| Respuesta espectral: | 385 a 2105 nm |
| Salida: | 0 – 90 mV |
| Sensor: | Termopila |
| Linealidad: | 1% |
| Tiempo de respuesta: | 18seg |
| Cable: | 5M |
| Temperatura de Operación: | -50 a +80 °C |
TS 303 Sensor de temperatura del módulo
Características destacadas:
- Fuerte capacidad de resistencia a la corrosión.
- Alta precisión.
- Amplio rango, buena estabilidad.
- Varias señales de salida opcionales.
- Con adhesivo resistente a altas temperaturas, para su conveniente instalación.
- Fácil instalación
Aplicaciones:
- Generación de energía solar y eólica.
- Estaciones de monitoreo del clima.
- Medición de temperatura de Contacto
- Vehículos móviles de vigilancia meteorológica.
El sensor de temperatura en pasta TS303 utiliza una
resistencia de platino (PT100) de alta precisión. Ofrece
alta precisión y buena estabilidad. El módulo de
conversión de señal puede convertir la temperatura a
voltaje, corriente o RS485 (opcional). El sensor de
temperatura en pasta TS303 es compacto, fácil de
instalar, con buena linealidad, gran capacidad de
carga, larga distancia de transmisión y buena
resistencia a las interferencias.
ESPECIFICACIONES
| Clase: | C |
| Rango: | -50 a +100ºC; -20 a +50ºC |
| Presición: | ±0,5ºC ; ±0,3ºC |
| Alimentación: | 5VDC; 12 -24VDC |
| Salida: | 4-20mA; 0-5V; RS485; PT100/ PT1000 3 cables |
| Protección: | P65 |
| Temperatura de Operación: | Sponda: -50ºC-+120ºC4 Modulo de conversión: -40ºC-+85ºC |
| Peso de la sonda: | 85g |
| Módulos de Transmisión: | 98 x 66 x 49mm o ø25x120mm |
| Sonda: | Ø7,5 x 20mm |
TS 305 Sensor de suciedad del módulo
Características destacadas:
- No tiene partes moviles ni requiere mantenimiento.
- Se limpian al mismo tiempo que los paneles fotovoltaicos.
- Monitoreo las 24 horas.
- Facil integración de salida RS485.
- Estructura compacta.
- Fácil instalación.
Aplicaciones:
- Generación de energia solar y fotovoltaica.
- Monitoreo de agricultura y silvicultura.
El sensor de suciedad de módulo TS 305 resuelve a la
perfección la dificultad del usuario para monitorear el polvo de los paneles solares. El modulo mide y calcula la limpieza de la superficie, lo que demuestra que esta disminuye del 100 % acero. Esto permite a los usuarios encontrar el equilibrio entre la eficiencia de generación de energía y el costo de limpieza.
El sensor de suciedad de módulo TS 305 para centrales
fotovoltaicas se instala fácilmente en un nuevo sistema fotovoltaico existente se integra en el sistema de gestión de la central. El dispositivo se monta en el marco de los paneles fotovoltaicos.
Mediante la medición continua de las pérdidas de transmisión causadas por el polvo en el vidrio, se calculó la reducción en la cantidad de luz solar que llega al panel solar.
ESPECIFICACIONES
| Clase: | C |
| Rango de relación de suciedad (SR): | 100 – 0% |
| Salida: | RS485 |
| Comunicación: | Modbus – RTU |
| Presición: | ±0,1 de lectura ±1% (despues de calibrarlo con el polvo local) |
| Alimentación: | 12 -24V |
| Frecuencia de toma de datos: | Una vez por minuto |
| Protección: | IP65 |
| Temperatura de operación: | -40ºC-+70ºC |
| Longitud de cable: | Cable de datos: 20m Cable de energia: No incluido |
TS 309 Celdas de irradiancia
Los sensores de irradiancia de silicio (sensor Si) ofrecen una solución rentable, robusta y fiable para la medición de la irradiancia solar, especialmente para la monitorización de sistemas fotovoltaicos (FV).
Gracias a la construcción del elemento sensor, que se corresponde con un módulo fotovoltaico, son ideales como referencia para la monitorización de sistemas fotovoltaicos. Su respuesta espectral, comparable a la de los módulos fotovoltaicos, y su similar error de inclinación (modificador del ángulo de incidencia) permiten un análisis preciso del rendimiento energético fotovoltaico utilizando los datos del sensor Si.
Modo de Funcionamiento
Se utiliza como sensor de irradiancia la corriente de cortocircuito que es proporcional a la irradiancia. Compuesto por una célula solar monocristalina de silicio conectada a un shunt.
Gracias a la baja resistencia del shunt, la célula opera cerca del cortocircuito.
Para minimizar la infiuencia de la temperatura en la señal de medición, los sensores con la extensión «TC» tienen una compensación de temperatura activa a través de un sensor de temperatura laminado en la superficie posterior de la célula solar.
Todos los sensores se calibran con luz solar artificial frente a una celda de referencia calibrada en el PhysikalischTechnische Bundesanstalt (PTB, Instituto Nacional de Metrología de Alemania).
Construcción Mecánica
La célula solar está integrada en etilenovinil acetato (EVA) entre vidrio y Tedlar. La célula laminada está integrada en una carcasa de aluminio con recubrimiento en polvo. Por lo tanto, la construcción del sensor es comparable a la de un módulo fotovoltaico estándar.
ESPECIFICACIONES
| Célula solar: | Silicio monocristalino (50 mm x 33 mm) |
| Temperatura de funcionamiento: | -35ºC a +80ºC |
| Conexión eléctrica: | Cable blindado de 3 m |
| Impedancia de carga para SiV1.5TCbatt: | mínimo 1 MΩ |
| SiV1.5TC(T), SiV10TC(T): | mín. 10 kΩ |
| SiI420TC(T): | mínimo 20 Ω y máximo 400 Ω |
| Gabinete: | Aluminio con recubrimiento en polvo |
| Protección: | IP65 |
| Dimensiones: | 155 mm x 85 mm x 39 mm |
| Peso: | Aprox. 350 a 470 g |
| Protocolo: | M&T (tipo MT), MODBUS RTU (tipo MB) |
| Interfaz: | RS485 hasta 38,4 kBaud |
| Aislamiento galvánico: | 1.000 V entre alimentación y bus. |
Calidad de Agua
De Conductividad TS 282
Este sensor sumergible hasta 20 mts de profundidad permite la medición precisa de la conductividad medio de electrodos de titanio.
La medición se basa en la generación de una señal de excitación constante en uno de los electrodos y medición de la señal inducida en el segundo electrodo debido a la conductividad del medio en el cual se encuentra inmerso.
El cuerpo que contiene la electrónica está construido en acero inoxidable AISI 316 y posee una salida de 4-20 mA.
Su baja tensión de alimentación, los hace aptos para operar con PLC, datalogger, RTU, etc.
ESPECIFICACIONES
| Material: | Acero Inoxidable 316 |
| Dimenciones: | Largo = 265mm Diámetro = 38mm |
| Transductor: | Electródo de Titanio |
| Rango de medición (RM): | 0-500µS; 0-5.000µS; 0-10.000µS; 0-20.000µS. (Se podrá elegir únicamente un rango de medición) |
| Rango de salida (Indicar): | 4-20 mA |
| TS 280-1 | 0-500µS |
| TS 280-2 | 0-5.000µS |
| TS 280-3 | 0-10.000µS |
| TS 280-4 | 0-20.000µS |
| Linealidad: | ±1% F.E. |
| Alimentación: | 9 a 16 Vdc |
| Consumo: | 30 mA |
| Resistencia de carga: | <300Ω |
| Presión de inmersión: | 10 m ca |
| Cable: | 3 conductores x 0,25mm2 con aislación de PE. Hilos de kevlar (para soporte del conjunto). Blindaje general con malla de AI. Vaina externa de PE color negro, D= 8mm ±0,2mm. Longitud: 10m. |
*Otras especificaciones y rangos disponibles a pedido.
De PH TS 320
El Sensor para medición de PH TS 320, utiliza electrodos con supercie plana para prevenir la deposición de sólidos suspendidos, y aún más el fluido de la corriente sobre los electrodos facilita una acción de autolimpiado, prolongando la vida de los mismos y mejorando su performance.
ESPECIFICACIONES
| Rango: | 0-14 PH |
| Exactitud: | ±2 % Fe a 25ºC |
| Cuerpo del Sensor: | Acero inoxidable AISI 316 |
| Alimentación: | 9-16 Vcc (tipico 12Vcc) / 24V |
| Consumo: | 25 mA |
| Salidas de señal disponibles: | De 4- 20 mA (0-10Ph) en 2 hilos. Alimentación: 12 -24 Vcc O de 0 a 4V O 4 -20mA en 3 hilos Calibrado. Alimentación: 9-16 Vcc |
| Temperatura de operación: | -5 – 60 °C |
| Presión de inmersión: | 10 m ca |
| Cable: | PE 10 mts de longitud (Otras longitudes a Pedido) |
| Dimensiones: | Largo 410 mm x Diámetro 45 mm |
*Otras especificaciones y rangos disponibles a pedido.
De Oxigeno Disuelto TS 330
El sensor TECMES, Modelo TS 330, es un sensor de tipo sumergible destinado a la medición de oxígeno disuelto en ríos, reservórios, plantas de tratamientos, etc.
Construido con un gran reservorio de electrolito, un adecuado sistema de jación de la membrana, y una celda de tecnología galvánica, posibilita su uso sumergido durante largo tiempo y con muy bajo mantenimiento.
La membrana puede suministrarse tanto en HDPE (Polipropileno de alta densidad) o en Teón. La electrónica incluida con el sensor, tiene una salida analógica apta para su interconexión a dataloggers, indicadores, etc.
ESPECIFICACIONES
| Rango: | 0-200 % |
| Rango de operación de temperatura: | 0 – 50°C |
| Rango de presión: | 0 – 10 m ca |
| Tipo de celda: | Galvánica |
| Linealidad: | ±3 % FE |
| Tiempo de respuesta: | 1 minuto para HDPE, 2 minutos para teflón |
| Cápsula: | Estanca de acero inoxidable |
| Salidas de señal disponibles: | De 4 – 20 mA en dos hilos con la constante de proporcionalidad entre OD y la salida. Alimentación; 12 a 24 Vcc. O de Tensión: 0 a 4V O 4 – 20mA en 3 hilos. Calibrado. Alimentación; 9 a 16 Vcc |
| Presión de inmersión: | 10 m ca |
| Dimensiones: | Largo 380mm x Diámetro 60mm |
| Cable: | PE de 10 m de longitud (Otras longitudes a Pedido) |
*Otras especificaciones y rangos disponibles a pedido.
Solicitá un Presupuesto
- (+54) 11 5272 - 5104
- tecmes@tecmes.com
- Av. Belgrano 1380, CABA
- Lun. a Vie. 9 a 17 hs.
